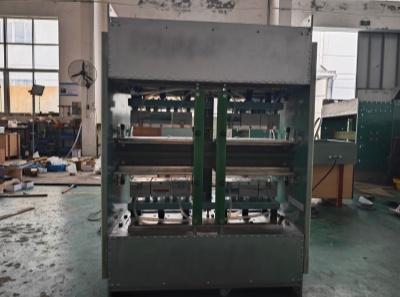

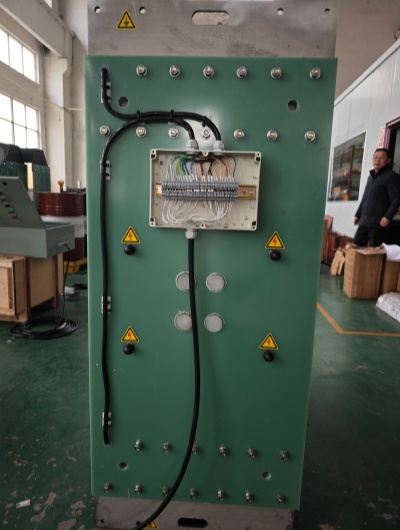

25000A/5000V智能电动中频炉换炉开关

详情描述：

产品型号：CHS-12B40S4
版本：V1.04
额定参数：40KA/4.5KV4
电流：25000A
电压：5000V
发布日期：2026年01月01日
质保期：自出厂之日起 12个月
生产单位：常州晶硕电气设备有限公司
1. 产品用途：用于1台中频电源与2台熔炼炉(A炉、B炉)之间的智能无载切换控制。
2. 核心功能
误操作防护：中频电源运行时，自动锁定面板操作。
信号输出：提供炉位状态(A炉/B炉合闸)和系统故障信号输出接口。
3. 安装要求
基础：安装基础需平整，上下基座需水平、可靠固定并接地，开关上下方需预留检修空间。
电气：严格按电路图接线，动力线与信号线分开敷设，屏蔽层单端接地。
水路：冷却水压需稳定在2.5kg/cm?，确保上下横梁水槽接通。
电缆：水冷电缆先固定在电缆架上，再连接至开关铜排，电缆距离开关底座20.8m。
4. 技术参数
控制电压：AC220V / 50Hz
控制方式：PLC 程序控制
输入信号：中频电源运行状态(干接点)
输出信号：A/B 炉合闸信号、系统故障信号
适用范围：1拖2熔炼炉系统
冷却方式：水冷(建议水压:2.5kg/cm?)
安装要求：预留上下检修空间;水冷电缆距油缸底座20.8m
5. 产品配置清单
换炉开关主机 x1台
控制箱(含连接电缆)x1台
技术文件(操作手册、外形图、电路图)
质量证明交件(合格证、出厂检验报告)
